Змейка-Универсал 190 УЦБС

Крепеж Змейка — Универсал 190УЦБС

Скрытый металлический крепеж Змейка-Универсал длиной 190 мм без стопора предназначен для монтажа террасной и фасадной доски со скошенным или прямым профилем шириной от 110 мм до 145 мм; а также для облицовки внутренних стен, полов, потолков; без ограничения технологического зазора.

Артикул: 190 УЦБС

Материал и покрытие: сталь с цинковым гальваническим покрытием. (190 УЦБСУниверсал, Цинк, Без Стопора, длинной 190мм)

Технические характеристики:
Крепёж Змейки-Универсал 190 УЦБС представляет собой металлическую пластину с отверстиями под шурупы. Отверстие (ОН) на «голове» пластины Змейки-Универсал предназначено для крепления с направляющей. Остальные отверстия предназначены для соединения с террасной или фасадной доской; располагаются ближе к центру пластины. Все отверстия выполнены с зенковкой под шляпку шурупов.

Области применения крепежа:

  • монтаж террас, фасадов, потолочных деревянных покрытий доской с прямым или скошенным профилем в случае, если технологический зазор не нужен или необходим зазор больше или меньше 6 мм
  • монтаж ступеней лестниц, обшивка торца террасного покрытия, в том числе в качестве уголка любой конфигурации, пластина выгибается в любую сторону и крепится к основанию подступёнка, косоура или косынки
  • применяется для монтажа доски не только малой и средней плотности, но и твёрдых пород (дуб, ипе, мербау и т.п.)



Монтаж террасной доски крепежом Змейка-Универсал 190 УЦБС

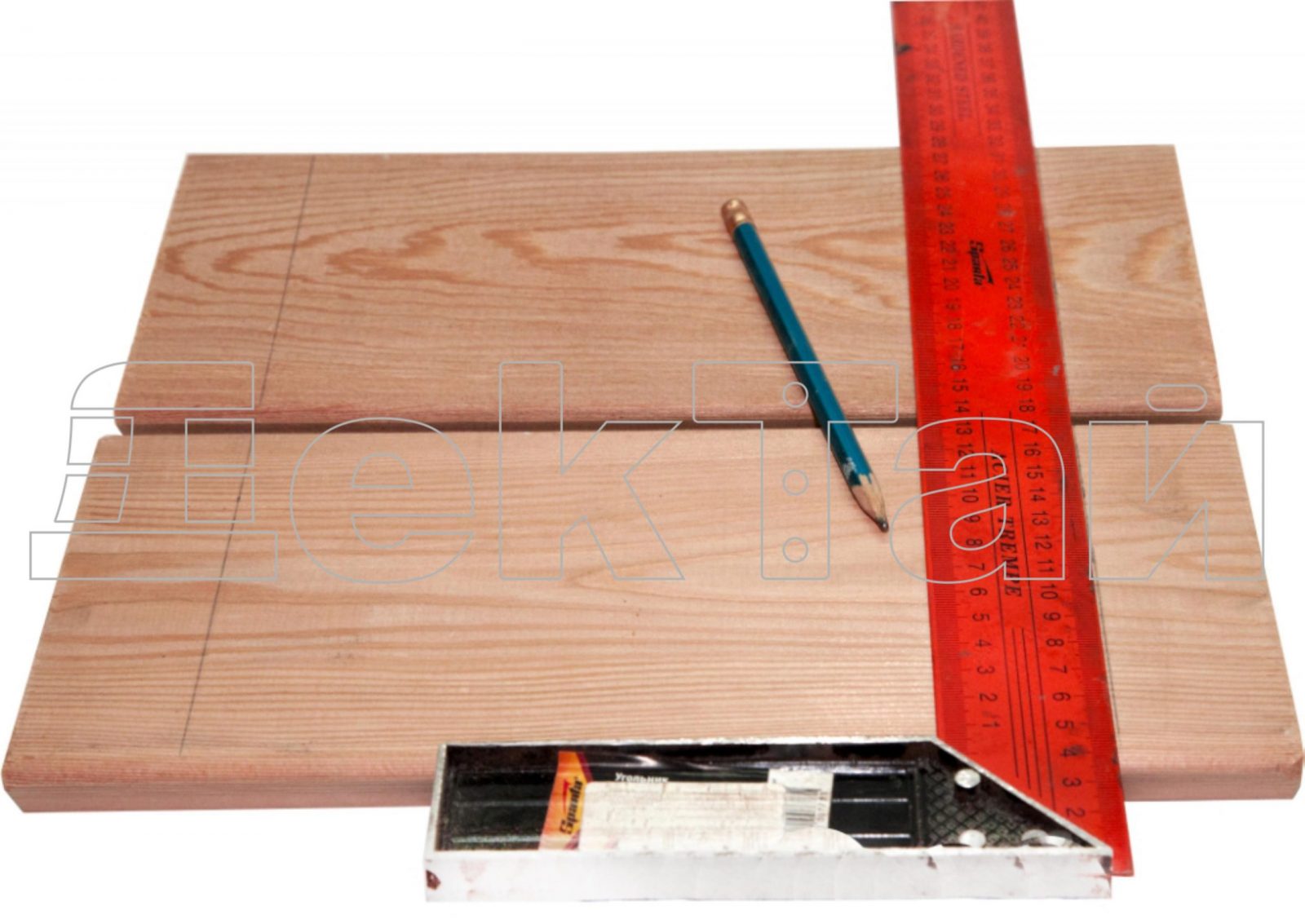

1. Для удобства монтажа на тыльной стороне доски карандашом отмечается вертикальная линия в местах предполагаемого соединения террасной/фасадной доски с направляющими.





2. Крепеж Змейка-Универсал раскладывается поочередно по обе стороны линии и закрепляется двумя шурупами на тыльной стороне доски. Вынос головы Змейки за пределы доски определяется требуемым технологическим зазором. Доски при этом не скрепляются друг с другом.

3. Для установки первой доски рекомендуется закрепить двумя шурупами на направляющих/лагах крепёж ДекТай Фиксатор-Змейка УЦ (Артикул: ФУЦ).

4. Установка первой доски осуществляется следующим образом: выступающие концы крепежа Змейка-Универсал заводятся в пазы Фиксатора ФУЦ. При установке скошенного планкена Фиксатор с выступающим концом крепежа Змейка-Универсал скрыт сечением доски.

5. Крепеж Змейка-Универсал крепится к лаге шурупом через ОН.

6. Вторая доска заводится под предыдущую в зазор между доской и лагой, а выступающая голова Змейки с отверстием ОН также крепится шурупом к лаге.

7.Дальнейшее крепление Змейки-Универсал осуществляется аналогично. Следующая доска может быть установлена вплотную к предыдущей или с необходимым технологическим зазором.

Монтаж  фасадного настила рекомендуется начинать снизу!

Скачать в формате PDF

Расход крепежа Змейка-Универсал 190УЦБС:

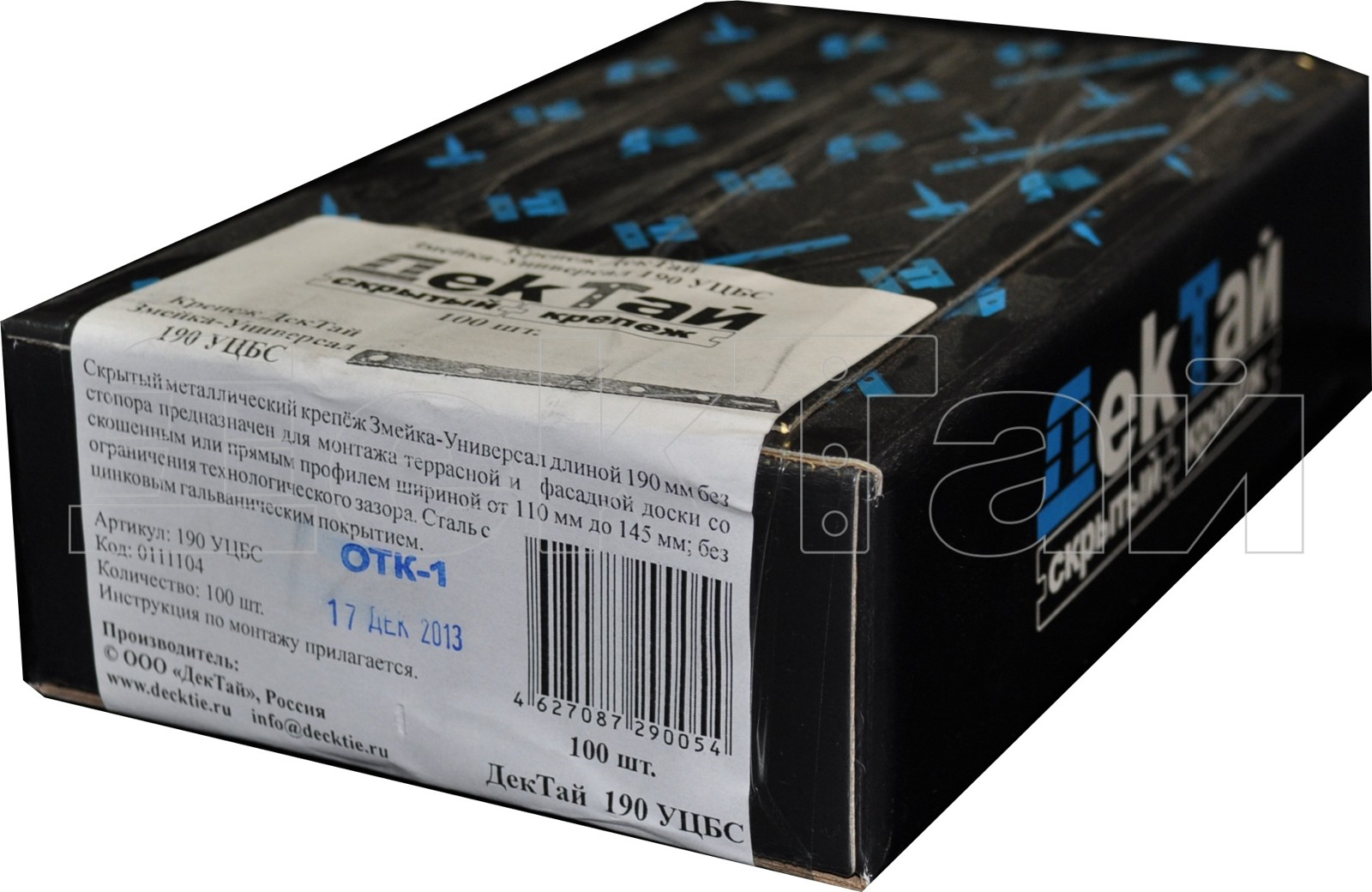

16-20 шт на 1 м². Упаковка 100 шт рассчитана на монтаж террасного покрытия площадьюоколо5м².

Рекомендуемые шурупы:

  • для крепления с направляющей 1 шт диаметром 4-4,5 мм; длина шурупа зависит от толщины доски и не должна превышать ее параметров; шуруп с конусообразной головкой
  • для крепления с доской 2 шт диаметром 4-4,5 мм х 20 мм с конусообразной головкой шурупа
Скрытый металлический крепеж ДекТай Змейка-Универсал запатентован и охраняется законом по охране интеллектуальной собственности (Патент №111862, Федеральная служба по охране интеллектуальной собственности, патентам и товарным знакам)
